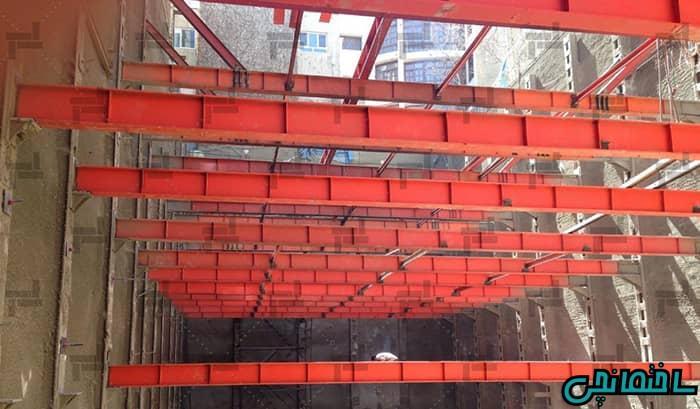

آشنایی با مهار متقابل یا استرات
به گزارش مجله سرگرمی، مهار گذاری فشاری خاک یا به اختصار مهار متقابل، یکی از روش های پایدار سازی گودهای با عرض کم است که غالباً به علت عدم اجازه همسایه های مجاور استفاده می گردد. در این روش، همانند روش سازه نگهبان خرپایی، اعضای عمودی در فواصل تعیین نصب می گردد و سپس با قراردادن عضو افقی بین این اعضای عمودی، جلوی تغییر شکل دیواره ها گرفته می گردد.
در گودهای با عرض کم، به علت کمبود فضا جهت اجرای عضو مایل خرپایی، عملا روش سازه نگهبان خرپایی منتفی است و روش مهار متقابل جایگزین مناسبی می باشد. در این روش از مهارهای فشاری جهت انتقال فشار خاک استفاده می گردد. اجزای تشکیل دهنده این روش به صورت زیر می باشد.
1) دیوار: در حقیقت دیوارها علاوه بر مقاومت در مقابل فشار خاک، حکم تکیه گاه اعضای فشاری را نیز بازی می نمایند. دیوارها انواع مختلفی دارند، مانند:
- سپر (Sheet Pile)
- دیوار دیافراگمی
- شمع های نگهبان فلزی
- شمع های نگهبان بتنی
2) اعضای فشاری (Strut یا Brace): اعضای فشاری یا مهارهای فشاری نقش انتقال فشار خاک را از یک دیوار به دیوار دیگر دارند که دارای انواع مختلفی هستند. مانند:
- نیمرخ زوج IPE
- نیمرخ زوج IPB
- لوله
- قوطی
- مقطع بتنی
3) اعضای واسط یا Wale: همان طور که از اسم این اعضا معین است، وظیفه انتقال نیرو از دیوار به اعضای فشاری را دارند. اعضای واسط فشار خاک اعمال شده از دیوار را گرفته و به اعضای فشاری (استرات ها) منتقل می نمایند. بنابراین استرات ها و اتصال آن ها بر اساس نیروی فشاری، اعضای واسط بر اساس نیروی برشی و خمشی و دیوار نیز بر اساس نیروهای ترکیبی طراحی می گردد.
مبانی طراحی روش مهارمتقابل یا استرات
جهت طراحی گود به روش مهارمتقابل می بایست با شبیه سازی شرایط پروژه در نرم افزارهای 2 بعدی یا 3 بعدی، نیروی ایجاد شده در اعضای افقی و عمودی محاسبه شده و سپس با کنترل حالات حدی نهایی و بهره برداری عضو مناسبی جهت این اعضا طراحی گردد.
اعضای عمودی و افقی عموماً فولادی بوده و مطابق آئین نامه سازه های فولادی طراحی می گردند. در نظر دریافت پدیده کمانش در طراحی اعضای افقی از مباحث مهم روش مهارمتقابل می باشد.
روش اجرای مهارمتقابل یا استرات
حفر چاه اعضای قائم در روش مهار متقابل
همانند اجرای شمع فلزی در روش های میخکوبی (نیلینگ)، مهارگذاری (انکراژ) و سازه نگهبان خرپایی، در روش مهارمتقابل نیز، می بایست حفر چاه اعضای قائم، قبل از آغاز خاکبرداری، انجام گردد. جانمایی این چاه ها از طریق نقشه برداری و با توجه به نقشه های اجرایی انجام می گردد. جهت بتن ریزی ریشه اعضای قائم، کف این چاه ها از تراز کف شالوده پایین تر می باشد.
اجرای اعضای عمودی در روش مهارمتقابل
غالباً مقطع اعضای قائم به صورت زوج نیمرخ IPE می باشد. اعضای قائم را به صورت عمودی در چاه قرار داده و به طور کامل به دیوار می چسبانند و سپس ریشه شمع فلزی بتن ریزی می گردد. ریشه شمع فلزی حدود 25 درصد عمق گود بوده و قطر چاه ها حدود 80 تا 100 سانتی متر می باشد. جهت گیرداری بهتر عضو قائم در بتن ریشه، قطعات نبشی یا ناودانی را به عنوان برش گیر به عضو قائم جوش می دهند.
همانطور که شمع های فلزی در روش های میخکوبی، مهارگذاری و سازه نگهبان خرپایی می بایست به طور کامل به دیواره گود تکیه داده شوند، جهت عملکرد مناسب روش مهارمتقابل نیز عضو قائم باید کاملاً چسبیده به دیوار باشد تا تغییرشکل ها به حداقل برسد. جهت چسبیدن کامل عضو قائم، پشت آن با مصالح مناسبی که حداقل مقاومت فشاری خاک آن قسمت را دارا باشد، پر می گردد تا هیچ گونه فضای خالی بین عضو قائم و دیوار باقی نماند.
با توجه به اینکه اعضای افقی می بایست از دو طرف به اعضای قائم متصل گردند، بنابراین اعضای قائم حتی الامکان در دو دیواره مقابل کاملاً رو به روی یکدیگر اجرا می گردند تا از تمام ظرفیت آن ها استفاده گردد.
اجرای اعضای عمودی در روش مهارمتقابل در پروژه ظفر
اجرا شده توسط مدیران شرکت ایستاسازه
اجرای اعضای افقی در روش مهار متقابل
بعد از اجرای اعضای قائم، می بایست ردیف اول اعضای افقی اجرا گردد. اعضای افقی به شکل زوج نیمرخ یا لوله می باشند. همانند اتصال تیر به ستون در سازه ها، اعضای افقی توسط جوش و با استفاده از ورق های فولادی به اعضای قائم متصل می گردند. جهت جلوگیری از ریزش های موضعی، بین اعضای عمودی از الوارهای چوبی یا شبکه فولادی (مش) و بتن پاشی (شاتکریت) و یا اعضای مناسب دیگر می توان استفاده کرد.
جهت کاهش طول مؤثر اعضای افقی، می توان از کش (عضوی عمود بر عضو افقی) استفاده کرد. با این کار از کمانش اعضای افقی جلوگیری می گردد.
اتصال اعضای افقی و عمودی به یکدیگر در روش مهارمتقابل در پروژه ظفر
اجرا شده توسط مدیران شرکت ایستاسازه
- تکمیل اعضای افقی در روش مهارمتقابل
بعد از اجرای ردیف اول اعضای افقی، تا رسیدن به تراز ردیف دوم اعضای افقی، خاکبرداری انجام شده و شبکه فولادی (مش) و بتن پاشی (شاتکریت) نیز اجرا می گردد. این فرایند تا انتهای گود ادامه می یابد.
مزایای روش مهارمتقابل
- محدودسازی تغییرشکل ها
- مناسب گودهای عمیق واقع در مناطق شهری
- مناسب برای گودبرداری با عرض کم
- امکان بازیافت بخشی از مصالح (اعضای افقی)
- عدم ورود به زمین های مجاور
- قابلیت انطباق با روش های زهکشی
- انعطاف پذیری و امکان تقویت طرح در حین و پس از اجرا
- عدم وابستگی کارآیی روش به جنس خاک
- عدم احتیاج به اجازه همسایه ها
معایب روش مهارمتقابل
- غیراقتصادی بودن در زمین های با عرض زیاد
- اشغال فضای داخل گود و صعوبت خاکبرداری و اجرای سازه اصلی
- سرعت نسبتا پائین اجرای عملیات
- محدودیت اجرا در پروژه های با هندسه نامنظم
- عدم امکان استفاده برای افزایش عمق گود در زمان اجرا یا پس از اتمام گودبرداری
- احتیاج به تجهیزات و ماشین آلات خاص
- احتیاجمند افراد مجرب و کنترل کیفی دقیق جهت اجرای مهارها به ویژه اتصالات
